Descripción general

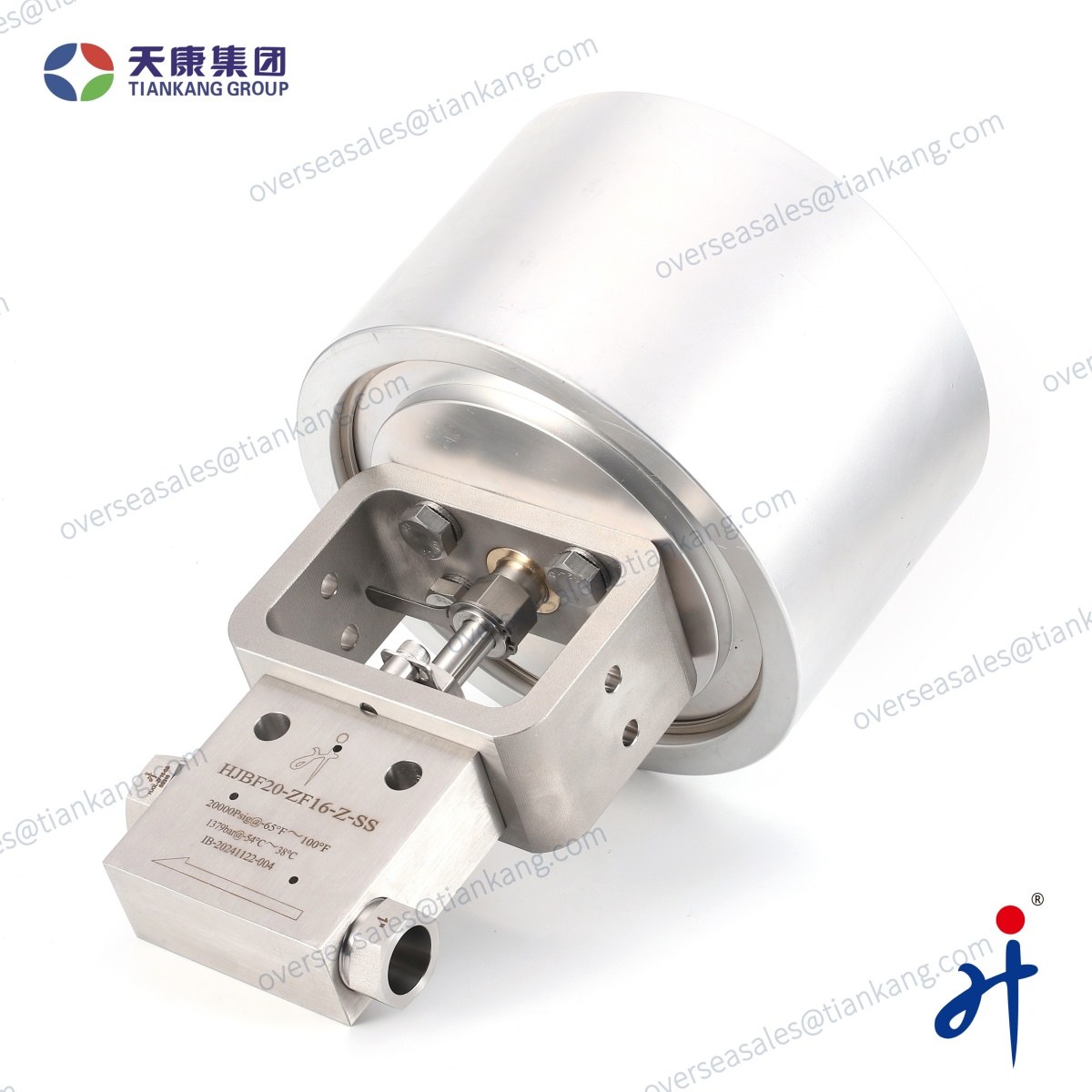

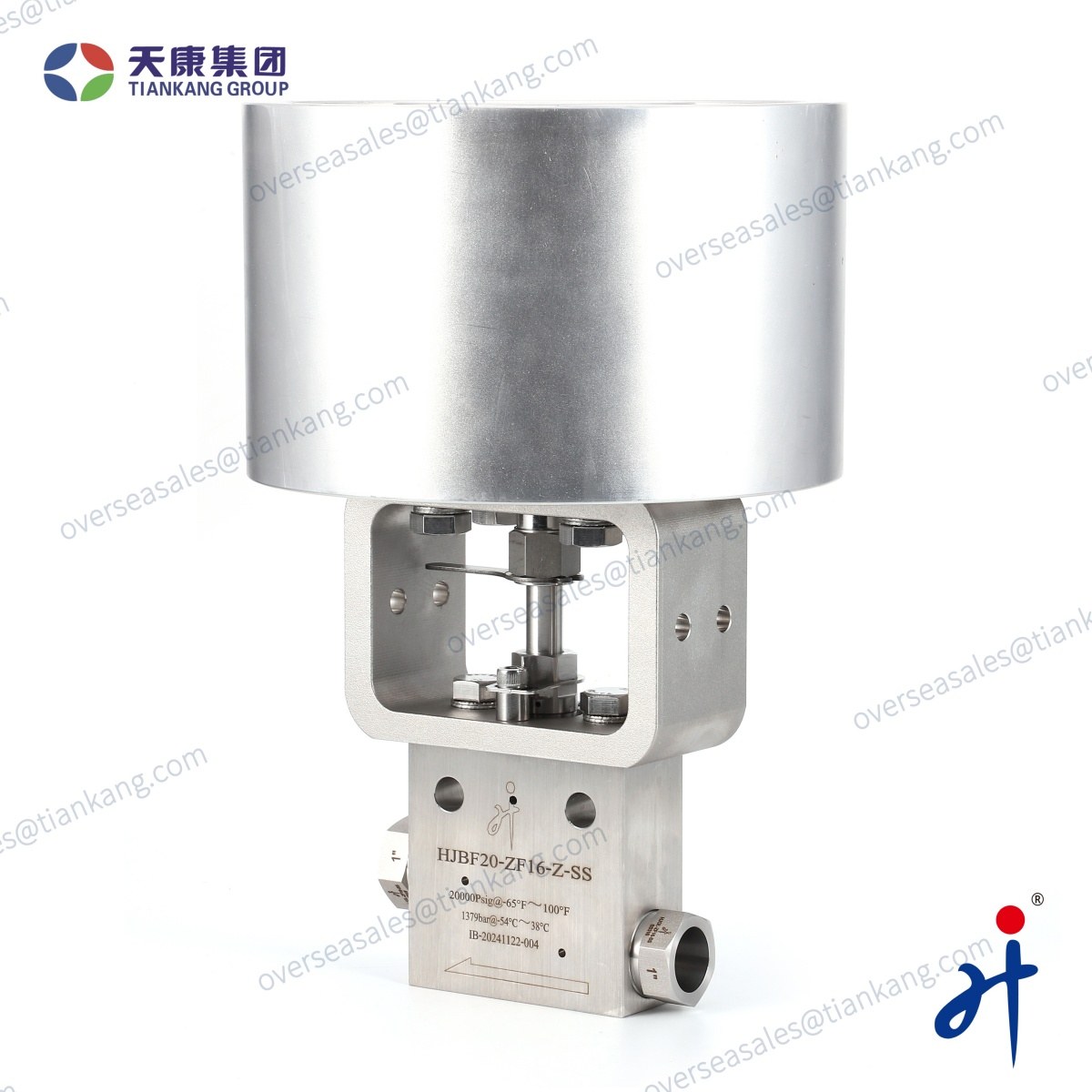

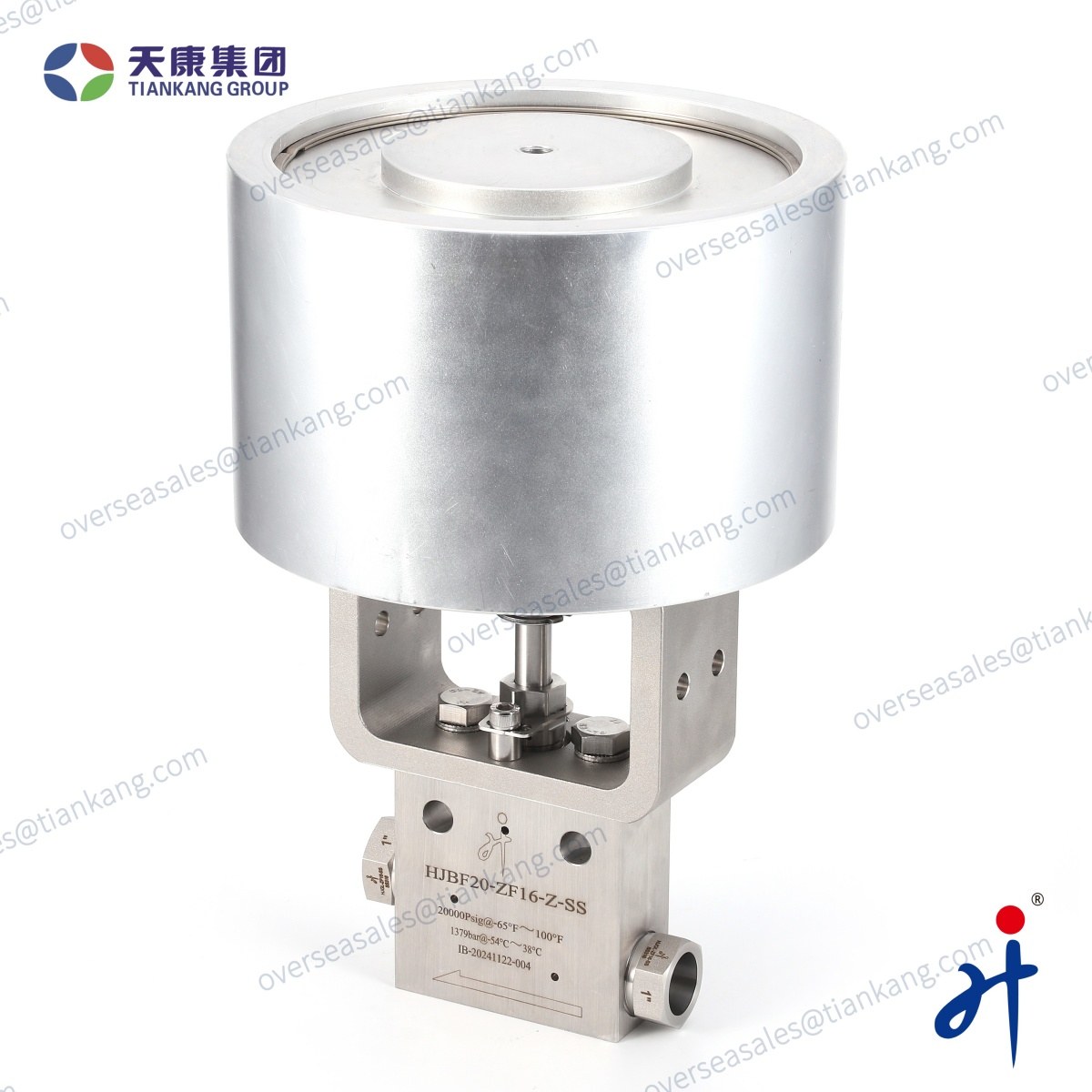

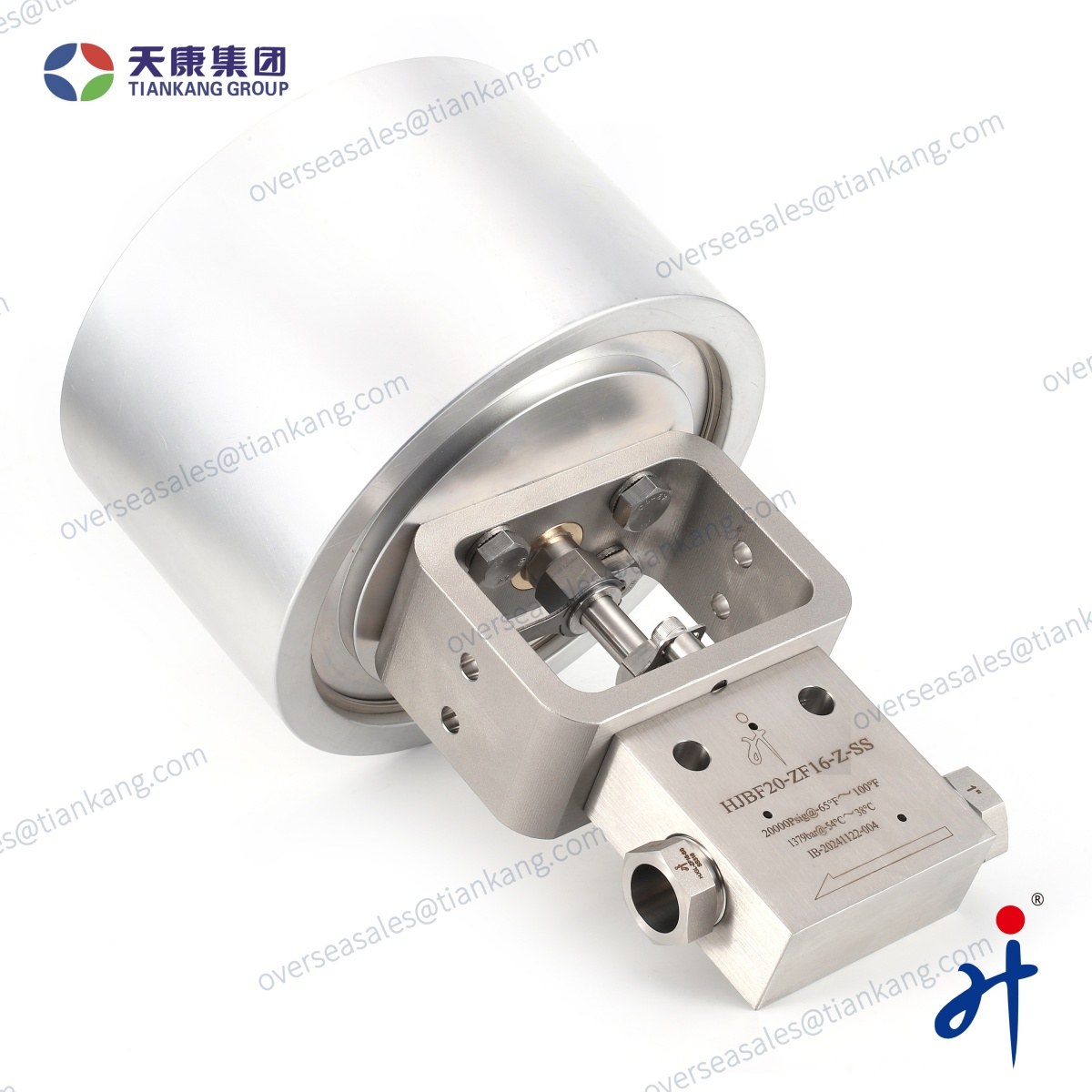

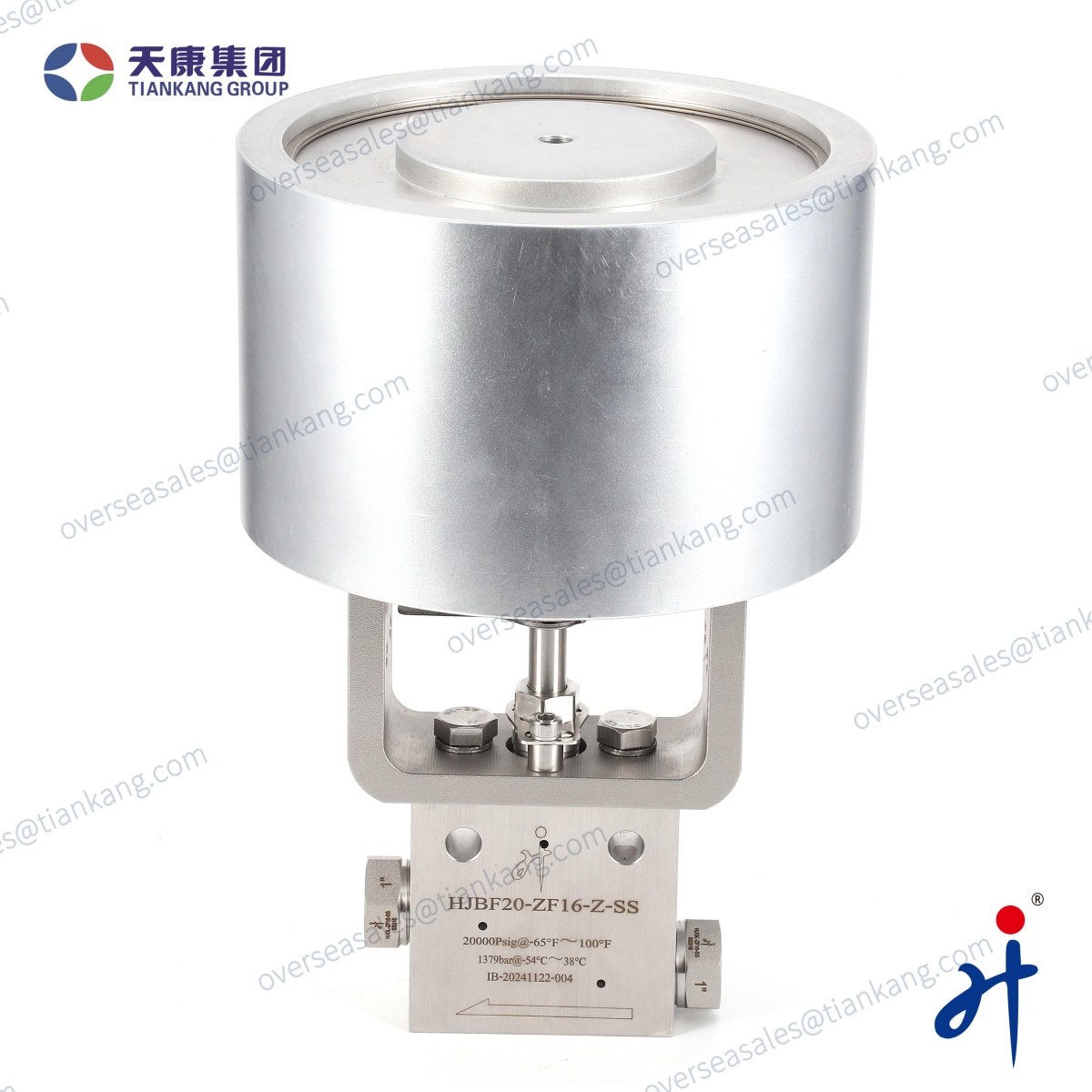

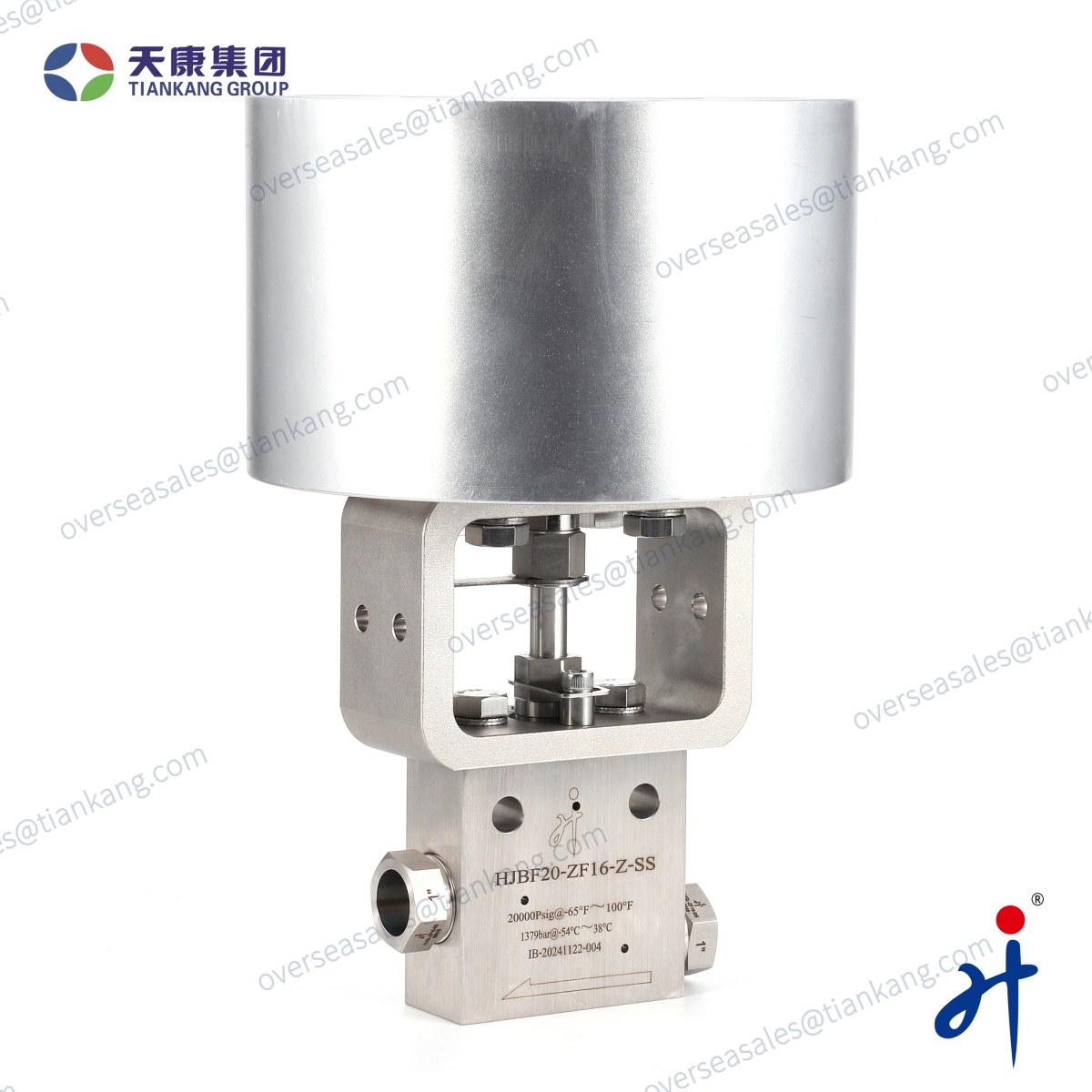

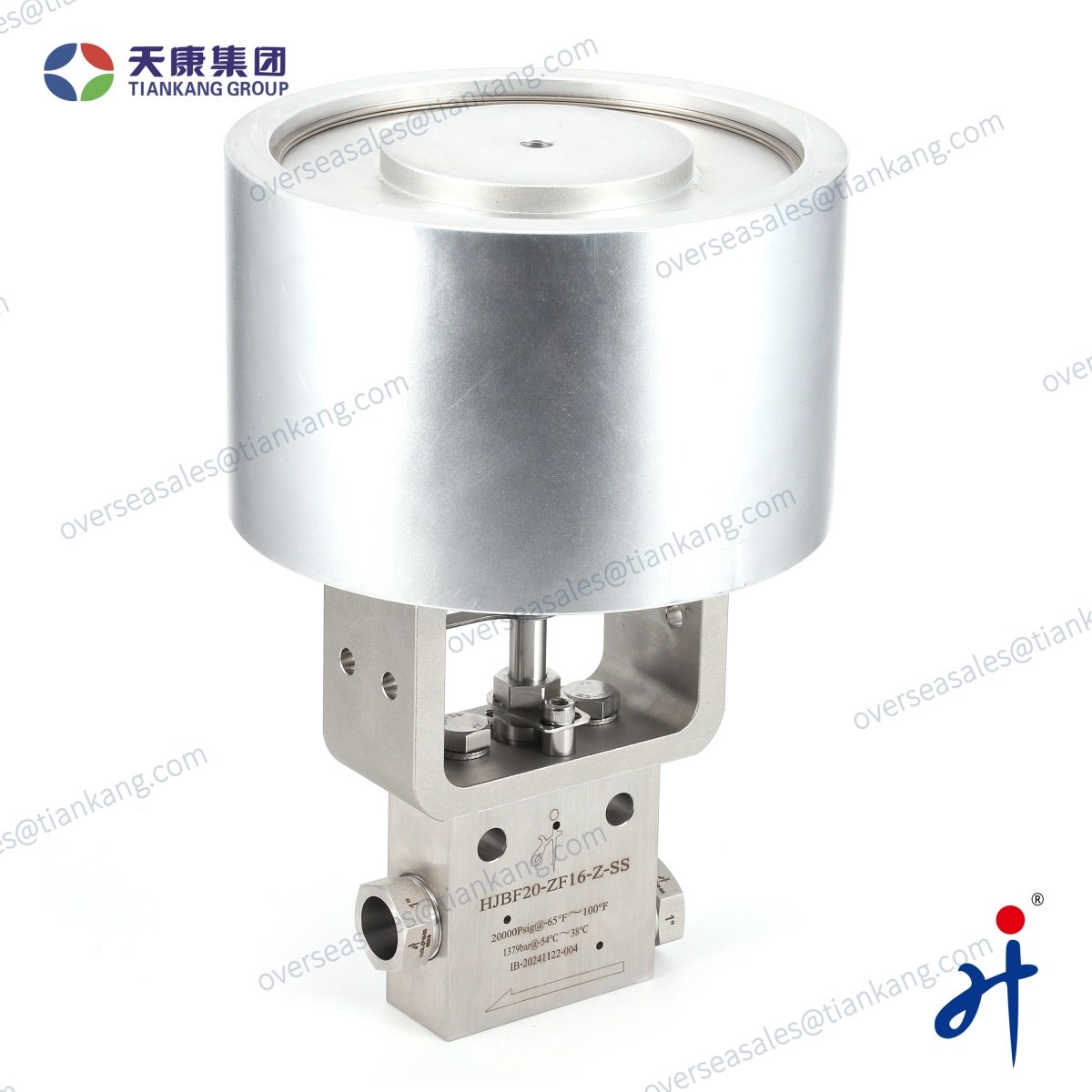

La válvula de aguja de ultraalta presión TianKang HongJi con actuador de 20 000 psi y 1" es una válvula de control de flujo de alta precisión diseñada para sistemas exigentes que operan a presiones extremadamente altas, generalmente superiores a 10 000 psi y hasta 20 000 psi. Diseñada para la regulación precisa de líquidos y gases, este modelo está equipado con un actuador neumático compacto de cilindro pequeño que proporciona una respuesta rápida, un funcionamiento estable y un control remoto fiable, a la vez que reduce significativamente la manipulación manual en condiciones adversas. El actuador de cilindro pequeño proporciona un posicionamiento uniforme de la aguja y una excelente precisión de estrangulamiento incluso en entornos con fluctuaciones de presión. Gracias a su robusta construcción y resistencia a altas presiones, esta válvula se utiliza ampliamente en pruebas de petróleo y gas, sistemas de procesos químicos, hidráulica aeroespacial y otras aplicaciones que requieren un control preciso, seguro y eficiente de medios de ultraalta presión.
Especificaciones técnicas
| Tipo | Válvula de aguja de ultra alta presión | Peso neto | 5,2 kg (9/16") |
| Material del cuerpo | SS316 | Capacidad de fabricación | 800 fotos/mes |
| Tipo de conexión | Rosca/virola | Garantía | 1 año |
| Tipo de sello | Sellado duro | Fabricación | Forja y CNC |
| Embalaje | PTFE/Grafito | Rango de presión | 10.000 Psi-60.000 Psi (690 Bar-1379 Bar) |
| Medios de comunicación | Líquido, gas, vapor, petróleo | Rango de tallas | 1/4" ~ 1" |
| Grafito | -0 °F a 800 °F (-17,8 °C a 427 °C) | PTFE | -100 °F a 450 °F (-73 °C a 232 °C) |
Aplicaciones
- Petróleo y gas: Para controlar el flujo de fluidos en tuberías de alta presión.
- Procesamiento Químico: Para regular fluidos corrosivos en líneas de proceso.
- Aeroespacial: En sistemas hidráulicos de alta presión.
- Fabricación: Para un control de flujo preciso en maquinaria de alta presión.
- Maquinaria y equipo: Para fines de sellado presurizado.
- Laboratorios e instalaciones de investigación: regulación del flujo de muestras en instrumentos analíticos como cromatógrafos de gases y espectrómetros de masas.

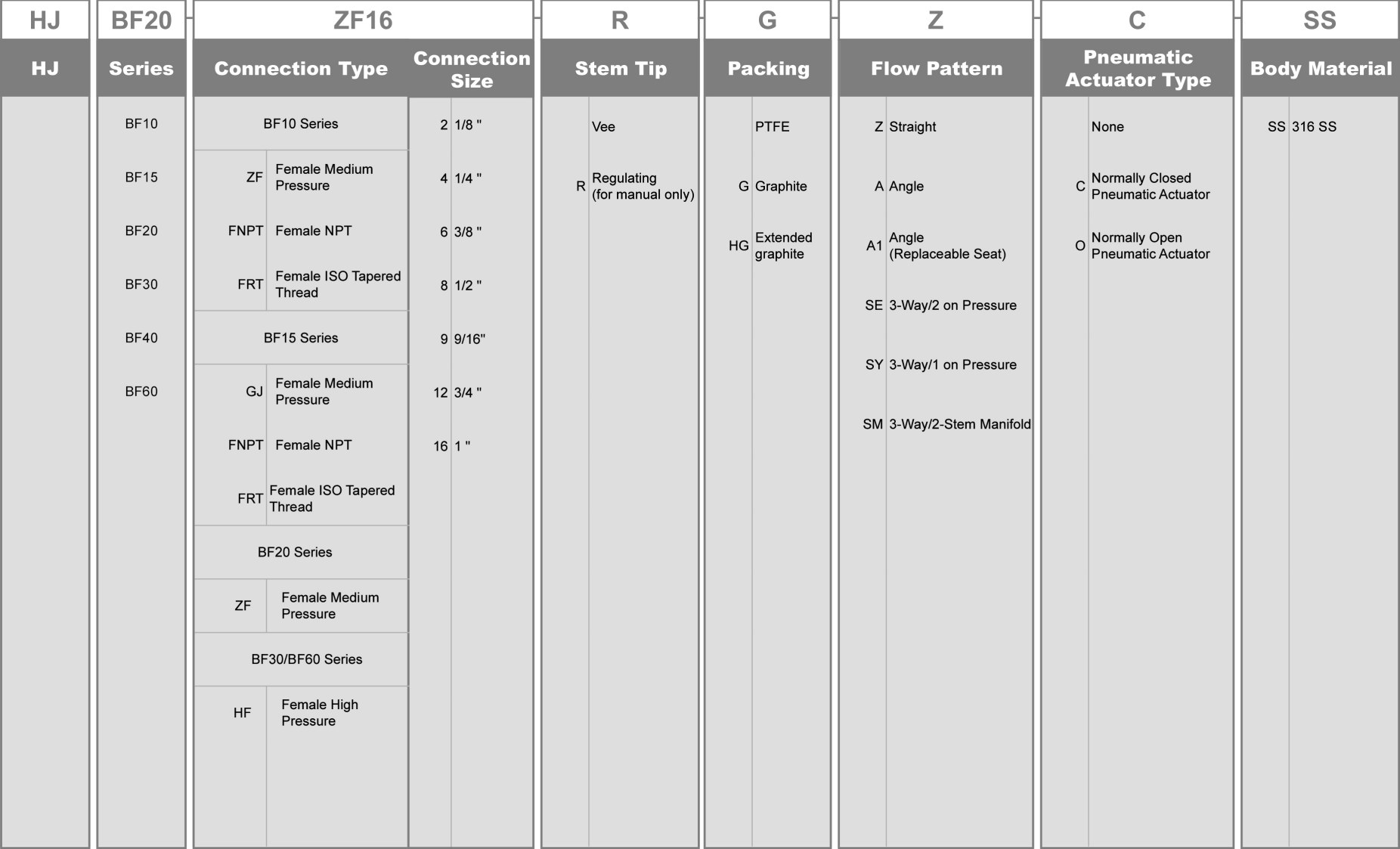

Descripción del número de pedido
Notas:
Es posible que sea necesario ajustar el empaque durante el uso de la válvula.
Para un mejor mantenimiento, las válvulas de aguja de instrumentación TianKang HongJi deben almacenarse en la posición medio abierta.

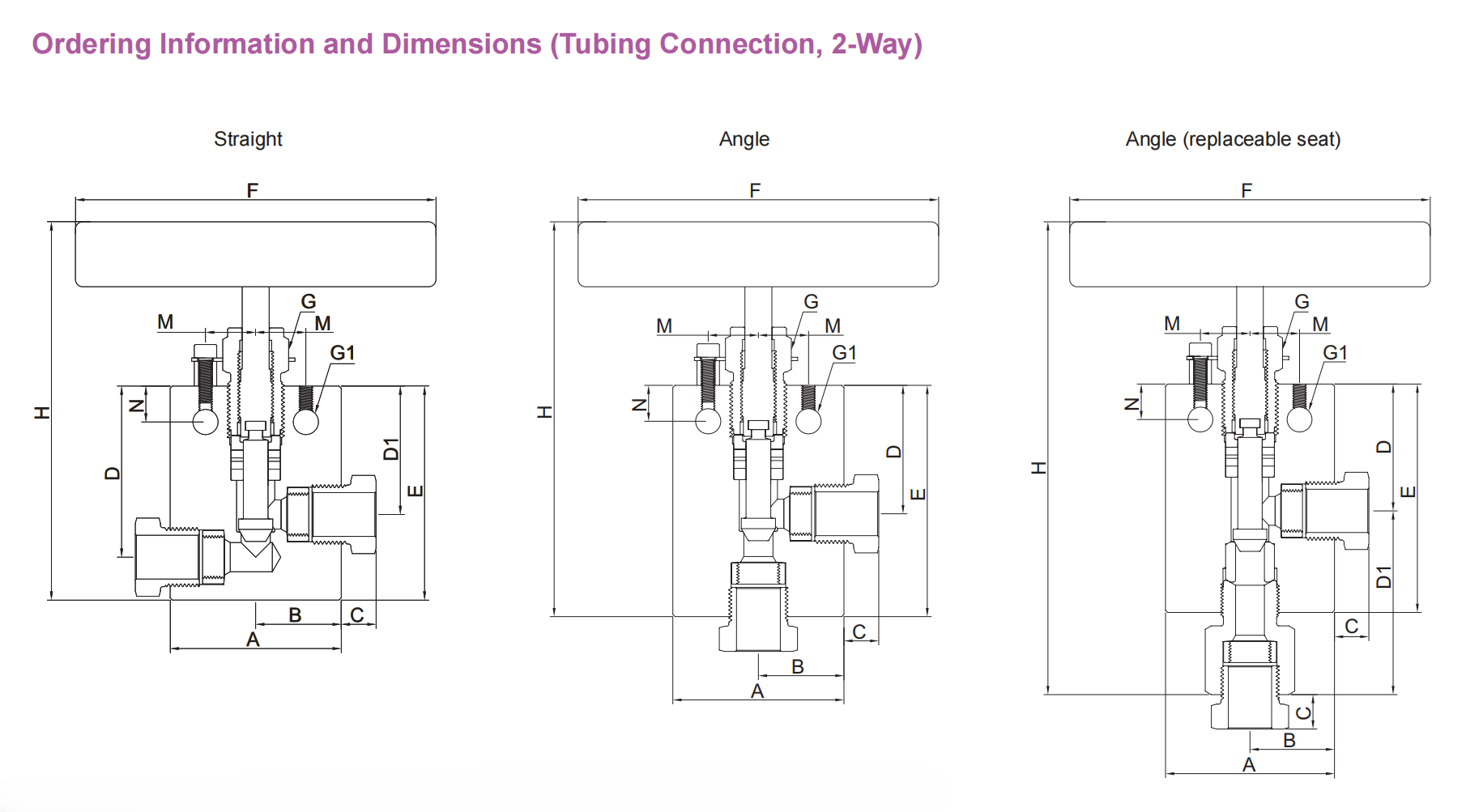

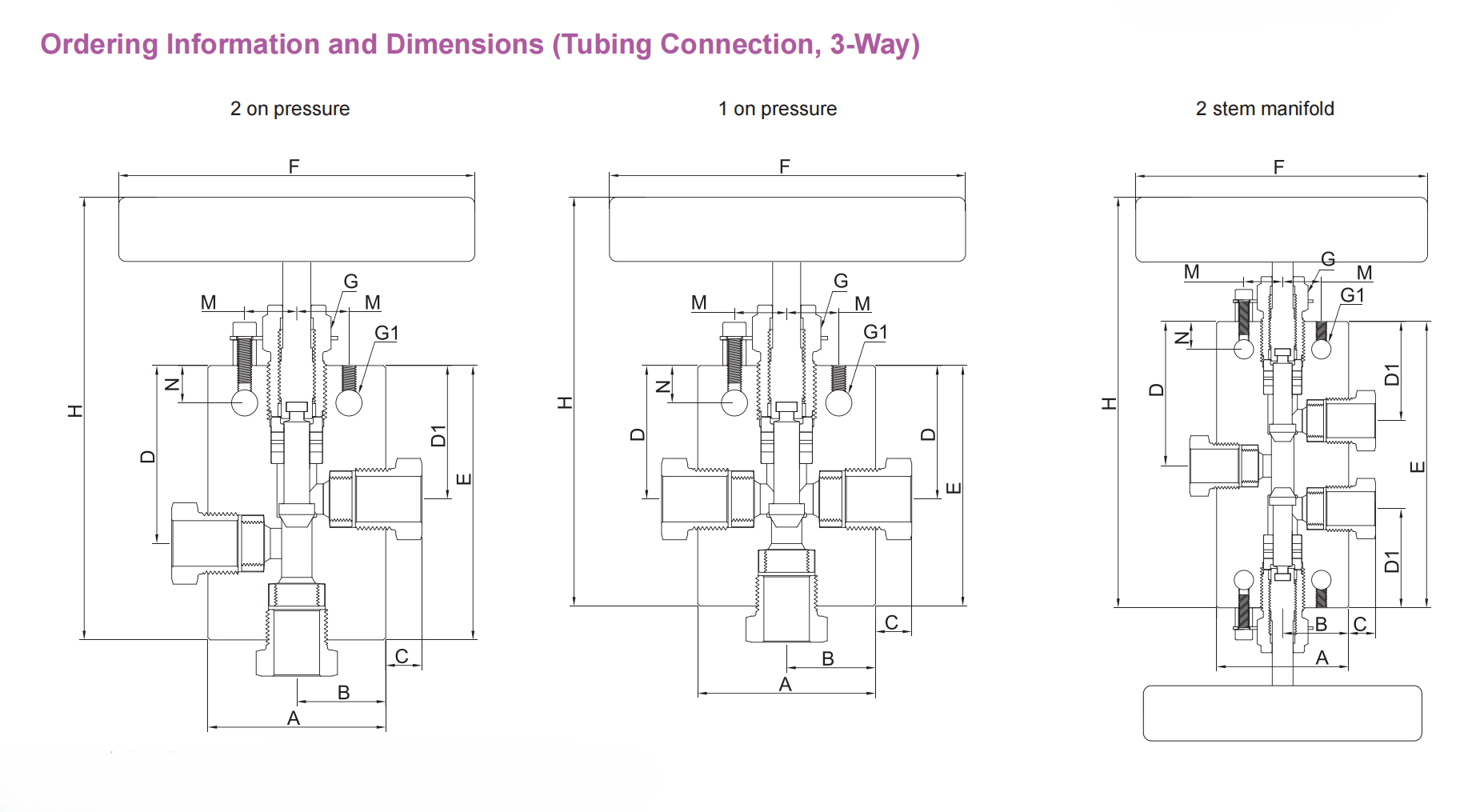

Información de pedidos y dimensiones
Notas:
1.G es la dimensión del taladro del orificio de montaje del prensaestopas.
2.G1 es la dimensión del orificio de montaje del soporte.
3. Tamaño de la perforación para montaje en panel: 0,25" todas las válvulas
4. H es la dimensión del vástago en posición cerrada.
5. Los valores Cy proporcionados son para el patrón de válvula recta de 2 vías. Para el patrón de ángulo de 2 vías, aumente el valor Cy en aproximadamente un 50 % (según el agua).
1/4" hembra presión media Cv: 0,31
Presión media hembra de 3/8", CV: 0,68
9/16" hembra presión media Cv: 1,30
3/4 " Hembra Presión Media Cv:2.50
Presión media hembra de 1" Cv.4.40
